Eplan P8设置触点映像位置的操作教程

今天给大家讲的是Eplan P8设置触点映像位置的操作教程，对Eplan P8设置触点映像感兴趣的同学们就一起学习下具体方法吧!

Eplan P8设置触点映像位置的操作教程

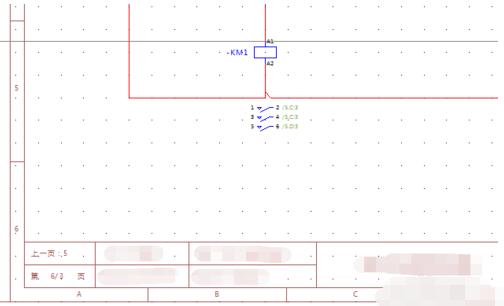

首先打开一个原理图纸，我们看到这个关联触点的位置不是非常舒适，我们打算修改这个位置。

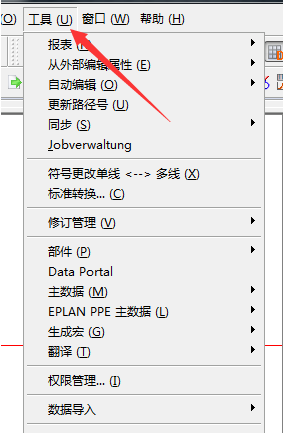

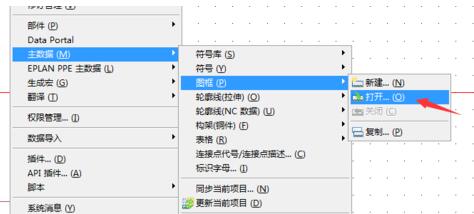

找到 【工具】菜单 ， 如图，找到 【主数据】 -> 【图框】 -> 【打开】

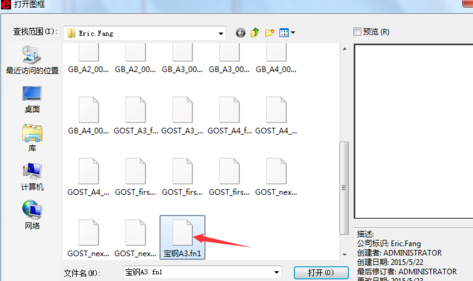

打开自己当前使用的图框。

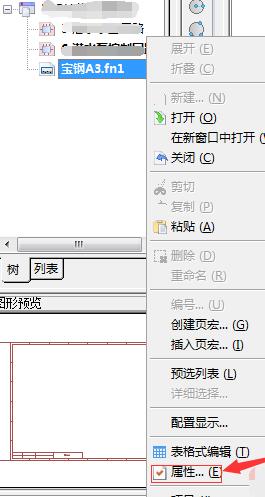

在左侧，看到图框的名字，【右键】选择【属性】。

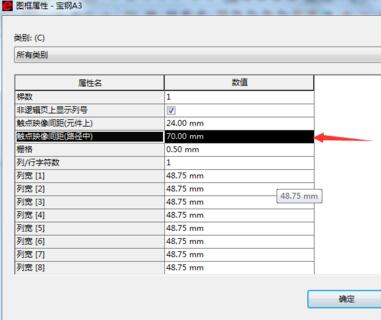

这儿看到，若默认已有【触点映像间距(路径上)】的话，就直接改这个数字就可以了，这个数字的大小就是放置位置的Y轴坐标大小，因此，数字越大离开底部越远，越小离开底部越近。

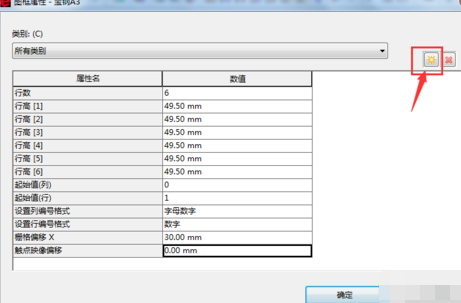

若默认里没有的话，就点右上角【新建】按钮，就是那个星星图标。

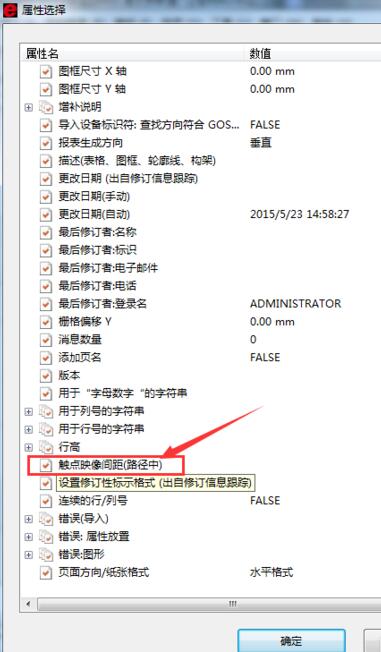

在弹出的框框里找到【触点映像间距(路径上)】，添加之后再做修改。

还不了解Eplan P8设置触点映像位置的具体操作方法的朋友们，不要错过小编带来的这篇文章哦。
