Inventor绘制环形弹簧的操作方法

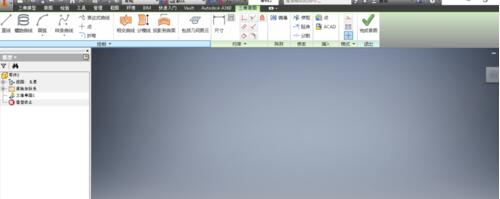

打开Inventor，新建，选择零件，进入三维草图编辑

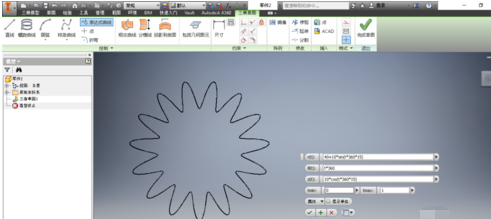

点击表达式曲线，选择圆柱类型，输入表达式r(t)=r+A*sin(t*360*N)，

θ(t)=t*360，z(t)=A*cos(t*360*N)，其中r为环形内圆半径，A为弹簧直径，N为绕的圈数。

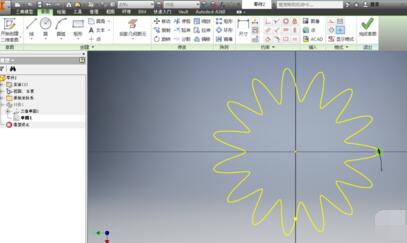

接着在二维草图上画一个圆，确保圆心在螺旋线上

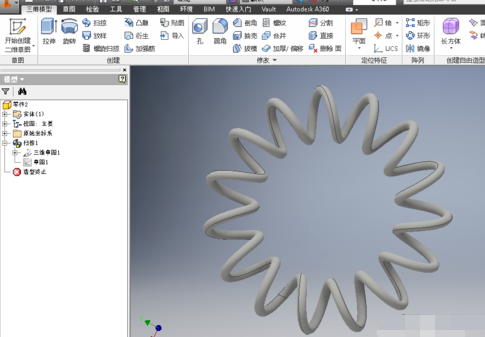

特征扫掠，圆为扫掠对象，路径选择螺旋线，得出环形弹簧
